Описание

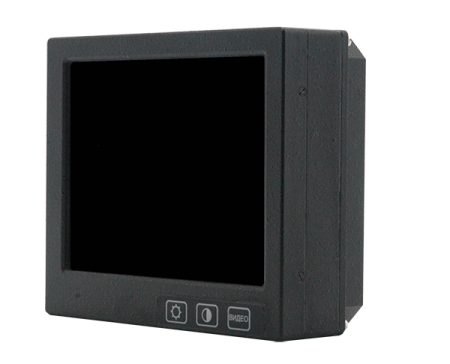

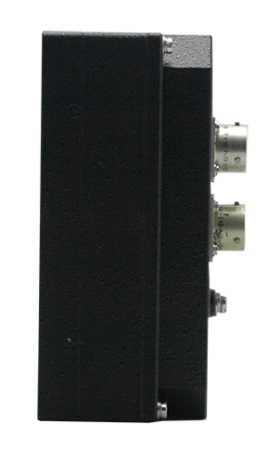

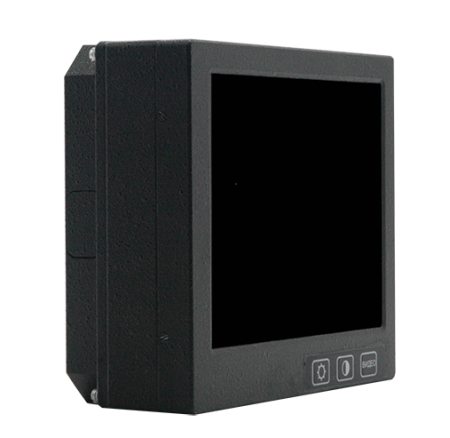

Видеомонитор предназначен для отображения на экране телевизионной и тепловизионной информации, а также для формирования и отображения прицельной марки.
Сохраняет работоспособность в условиях воздействия синусоидальной вибрации 5g в диапазоне от 1 до 500 Гц, а также механического удара 500g длительностью 0,5…2 мс без использования амортизаторов.
Питание изделия от бортовой сети по ГОСТ В 21999 (в том числе, выбросы до 70 В, провалы до 10 В, переполюсовка и т.д.)
Характеристики:
|
Наименование |
Значение |
|---|---|
| Диагональ (см) | 16 см (6.5″) |
| Яркость изображения (кд/м2) | 550 |
| Контрастность | 300:1 |
| Угол обзора (°) Г/В |
+/-70 +/-60 |
| Автоматическая регулировка яркости |
+ |
| Разрешение | 1024x768 |
| Интерфейс | RS-485, Черно-белый ПТС |
| Напряжение питания (В) | +22 ...29 |
| Потребляемая мощность (Вт) |
10 |
| Масса (кг) |
1.5 |
| Габариты: ширина/высота/глубина (мм) | 160.5/135.5/73 |
| Условия эксплуатации | ГОСТ РВ 20.39.304-76 гр. 1.4.1, 1.5.1, 1.6.1 |
|
Температура окружающей среды (°С) рабочая предельная |
-55...+60 -65 ...+70 |
| Влажность (%) | 98%, 25°С |
| Вибрация | 1…500Гц, 5g |
|
Удары (g) одиночный многократный |
500g, 0.5...2мс 15g, 5...15мс |
Комплектация:
|
Наименование |
Кол-во |
| Видеомонитор ВМЦ-26.2 ЖК |
1 |
Под заказ в готовые изделия по желанию заказчика могут добавляться дополнительные опции. Опции, обеспечиваемые при поставке видеомониторов при условии указания в заявке.
|
Опция |
Код заказа опции |
|---|---|
| Сенсорный экран – интерфейс RS-232 |
01 |
| Сенсорный экран – интерфейс USB |
02 |
| Вход DVI |
03 |
| Вход Composite Video (ПТС) цветной или черно-белый |
04 |
| Вход Composite Video (ПТС) цветной или черно-белый с регуляторами на лицевой панели “прямой” регулировки сигнальной “яркости” и “контрастности |
05 |
| Вход S-видео |
06 |
| Вход S-видео с регуляторами на лицевой панели “прямой” регулировки сигнальной “яркости” и “контрастности” |
07 |
| Гальваническое разъединение цепей "Общий" и "Корпус". (По штатной КД цепи "Общий" и "Корпус" имеют соединение) |
08 |
| Функциональное кнопочное обрамление с уточнением алгоритма работы, интерфейса обмена |
09 |
| Повышенная яркость свечения экрана – от 700 кд/м2 |
10 |
| Улучшенный контраст изображения - приклейка стекла к ЖК-панели |
11 |
| Антивандальное исполнение |
12 |
| Фланцевое крепление – синусоидальная вибрация 5g, амортизационное крепление – 10g |
13 |
| Работа на столе – в комплекте поставки подставка |
14 |
| Работа на столе – в комплекте поставки подставка, упрощенные требования к климатическим и механическим воздействиям (требования указываются в заявке) |
15 |
| Совместимость с приборами ночного видения |
16 |
| Требуемый класс пылевлагозащиты (IP) (указывается в заявке) |
17 |
| Уточнения к нормируемым климатическим факторам, в том числе по обеспечению рабочей пониженной температуры «-50°С» и предельной пониженной температуры «-65°С». |
18 |
| Уточнения к нормируемым механическим воздействиям |
19 |
|
Время готовности на пониженных рабочих температурах по критерию инерционность изображения: - для диагоналей экрана до 12,1" – не более 2 мин; - для диагоналей экрана от 15" и выше – не более 5 мин. |
20 |
| Улучшенный антиблик. |
21 |
При заказе указывается наименование серийного видеомонитора и описание опции текстом, при необходимости уточнения опции – ее уточненное описание и дополнительные параметры, требуемые к обеспечению.
