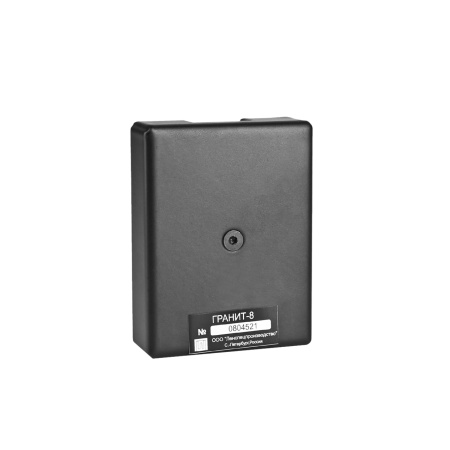

Абонентское устройство защиты информации ГРАНИТ – 8предназначено для обеспечения защиты речевой информации от утечки через двухпроводные линии открытых телефонных связей, цепи систем директорской и диспетчерской связи за счет акустоэлектрических преобразований.
Назначение фильтра пропускать сигналы в речевом диапазоне частот при нормальном режиме работы телефонной линии и ослаблять высокочастотные сигналы, которые могут подаваться в линию при высокочастотном навязывании.
Изделие представляет собой четырехполюсник, состоящий из двух П-образных индуктивно-емкостных звеньев и диодного моста. Диодный мост схемы является входом Изделия и предназначен для уменьшения коэффициента передачи фильтра при малых уровнях сигнала. Сигналы, которые могут возникать на выходе ТСПИ (технического средства передачи информации) при акустоэлектрических преобразованиях, подавляются. Фильтр схемы является выходным звеном четырехполюсника и представляет собой фильтр нижних частот с частотой среза не более 28 кГц.
Характеристики:
|
Характеристики |
Значение |
|---|---|
|
Вносимое фильтром затухание в полосе частот речевых сигналов 0,3 - 4 кГц при уровне входного сигнала 0,1 В |
не менее 65 дБ |
|
Вносимое фильтром затухание на частоте 10 кГц при уровне входного сигнала 0,1 В |
не менее 60 дБ |
|
Вносимое фильтром затухание в полосе частот 0,15 - 10 кГц при уровне входного сигнала 5 В |
не более 3 дБ |
|
Вносимое фильтром затухание на частоте 50 кГц при уровне входного сигнала 5 В |
не менее 6 дБ |
|
Вносимое фильтром затухание на частоте 100 кГц при уровне входного сигнала 5 В |
не менее 10 дБ |
|
Электрические цепи Изделия выдерживают напряжения между входными контактами в режиме холостого хода |
не менее 105 В |
|
Электрические цепи Изделия выдерживают макc. ток нагрузки |
0,1 А |
|
Средняя наработка на отказ |
мин. 5000 ч |
|
Габаритные размеры генераторного блока |
57х40х16 мм |
|
Масса |
не более 0,3 |
