Рентгеновский аппарат универсального назначения. Лёгкого класса. Используется для контроля сварных соединений тонкостенных стальных сосудов, трубопроводов и отливок, отливок из лёгких сплавов на основе бериллия, магния и алюминия, неметаллических заготовок и изделий (резина, фторопласт, углерод, дерево, пластик.), электронных компонентов.
Предназначен для работы в рентгеновских лабораториях, в цеховых и полевых условиях.

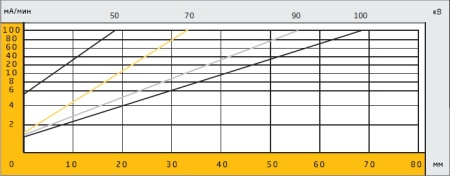

Номограммы для просвечивания алюминия.
Пленка – D4, без усиливающих экранов, фокусное расстояние - 70 см, оптическая плотность
почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.
Номограммы для просвечивания алюминия.
Пленка – D4, свинцовые усиливающие экраны 0,05-0,09мм, фокусное расстояние - 70 см, оптическая плотность почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.

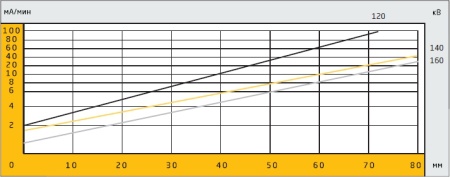

Номограммы для просвечивания стали.
Пленка – D7, свинцовые усиливающие экраны 0,05-0,09мм, фокусное расстояние - 70 см, опти-
ческая плотность почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.
Характеристики:
|
Параметры и характеристики |
Значение |
|---|---|
|
Максимальное анодное напряжение, кВ |
160 |
|
Максимальный анодный ток, мА Диапазон регулировки напряжения, кВ |
5 40 - 160 |
|
Диапазон регулировки анодного тока, мА |
0,4 - 5,0 |
|
Размер фокусного пятна трубки, мм |
1,2х1,2 |
|
Угол раствора рабочего пучка, град. |
40 |
|
Номинальная толщина просвечивания (Al), мм*/ (Fe), мм** |
66/ 11 |
|
Полная мощность, потребляемая от сети, кВА (не более) |
1,7 |
|
Масса излучателя/блока питания/пульта, кг (не более) |
16/8/0,3 |
|
Габаритные размеры, мм |
|
|
излучателя |
320х200х390(Н) |
|
блока питания |
305х270х210(Н) |
|
пульта управления |
175х85х25(Н) |
|
Мощность экспозиционной дозы при анодном напряжении 160 кВ и токе анода 3,5 мА на расстоянии 0,5 м от выходного окна, Гр/мин (не менее) Напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, В |
0,14
220 |
* - F=700 мм, Dопт=2,0, пленка типа D4 ,без усиливающих экранов, время экспозиции – 300с.
Автоматическая обработка, G135, 26,5ОС, 6,5 мин цикл.
** F=700 мм, Dопт=2,0, пленка типа D7 , свинцовые усиливающие экраны 0,05-0,09мм, время экспозиции – 300с Автоматическая обработка, G135, 26,5ОС, 6,5 мин цикл.
